Conheça o significado de cada botão no controle remoto para operá-lo com mais eficiência:
1. Antena Externa do Controle Remoto
Transmite sinais de controle e de vídeo entre o controle remoto e a aeronave.
2. Tela de Toque
Exibe interfaces do sistema e do aplicativo, com suporte a 10 pontos de toque. Possui sistema Android integrado, permitindo operar o DJI Agras App diretamente sem dispositivos adicionais.
3. Botão com Luz (Reservado)
4. Manches (Joysticks)
Configure os modos dos manches no DJI Agras App para controlar a direção de voo da aeronave.
5. Antena Wi-Fi Interna
Não bloqueie ou cubra a antena durante o uso para evitar degradação do desempenho do Wi-Fi.
6. Botão de Voltar
Clique para retornar à tela anterior; clique duplo para voltar à tela inicial. Pressione junto com outros botões para funções de combinação.
7. Botões L1/L2/L3/R1/R2/R3
Pressione esses botões quando prompts correspondentes (ex: L1/L2/L3/R1/R2/R3) aparecerem na tela para substituir operações de toque.
8. Botão de Retorno Inteligente
Mantenha pressionado para ativar o Retorno Inteligente; pressione rapidamente novamente para cancelar.
9. Orifício do Microfone
10. Indicador de Status
Mostra o status do sistema do controle remoto.
11. Indicador de Bateria
Exibe o nível atual da bateria do controle remoto.
12. Antena GNSS Interna
Não bloqueie ou cubra a antena para evitar degradação do desempenho de posicionamento.
13. Botão de Energia
Pressione rapidamente para verificar a bateria. Pressione uma vez e segure por 2 segundos para ligar/desligar. Quando ligado, pressione rapidamente para alternar a tela.
14. Botão Quinquedimensional
15. Botão de Parada de Emergência (Reservado)
16. Botão C3
Ativa/desativa a evitação de obstáculos horizontais no DJI Agras App.
17. Roda Esquerda
Ajusta o fluxo de pulverização no modo manual.
18. Botão de Pulverização/Dispersão
Inicia ou para a pulverização/dispersão no modo manual.
19. Seletor de Modo de Voo
Três modos: N (Normal), S (Atitude) e F (Normal).
20. Antena Interna do Controle Remoto
Transmite sinais de controle e vídeo. Não bloqueie para evitar interferências.
21. Slot para Cartão microSD
Insira um cartão microSD aqui.
22. Porta USB-A
Conecte módulos RTK, estações de carregamento ou carregadores inteligentes. Visualize dispositivos via DJI Agras App.
23. Porta HDMI
Transmite sinal HDMI para monitores externos.
24. Porta USB-C
Carregue o controle remoto ou conecte a um computador para atualizações/exportação de logs.
25. Botão FPV/Mapa
Alterna entre tela cheia de FPV e mapa no DJI Agras App.
26. Roda Direita
Ajusta o ângulo de inclinação do gimbal da câmera FPV.
27. Roda (Reservada)
28. Alça de Transporte
29. Alto-falante
30. Saída de Ventilação
Dissipa calor. Não bloqueie durante o uso.

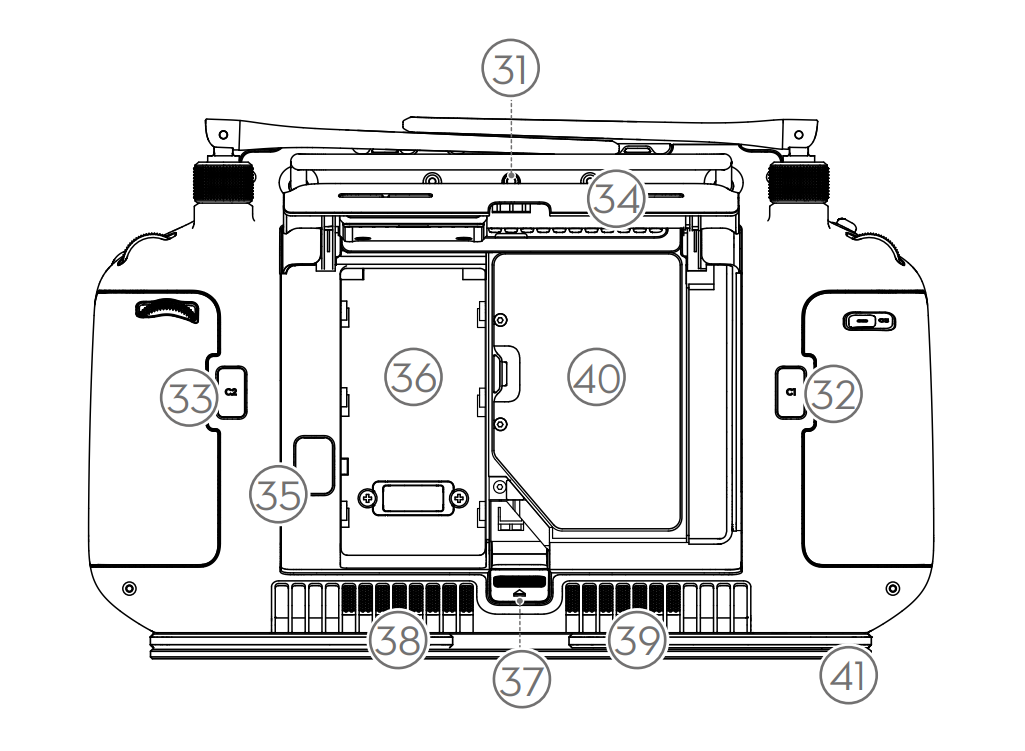

31. Orifícios de Montagem Reservados
32. Botão C1
Define o Ponto A no modo de operação A-B.
33. Botão C2
Define o Ponto B no modo de operação A-B.
34. Tampa Traseira
35. Botão de Liberação da Bateria
36. Compartimento da Bateria
Armazena a Bateria Inteligente WB37.
37. Botão de Abertura da Tampa
38. Buzzer
39. Entrada de Ar
Dissipa calor. Não bloqueie durante o uso.
40. Slot para Módulo Celular
Instala o DJI Cellular Module (conector USB-C).
41. Suporte para Alça
